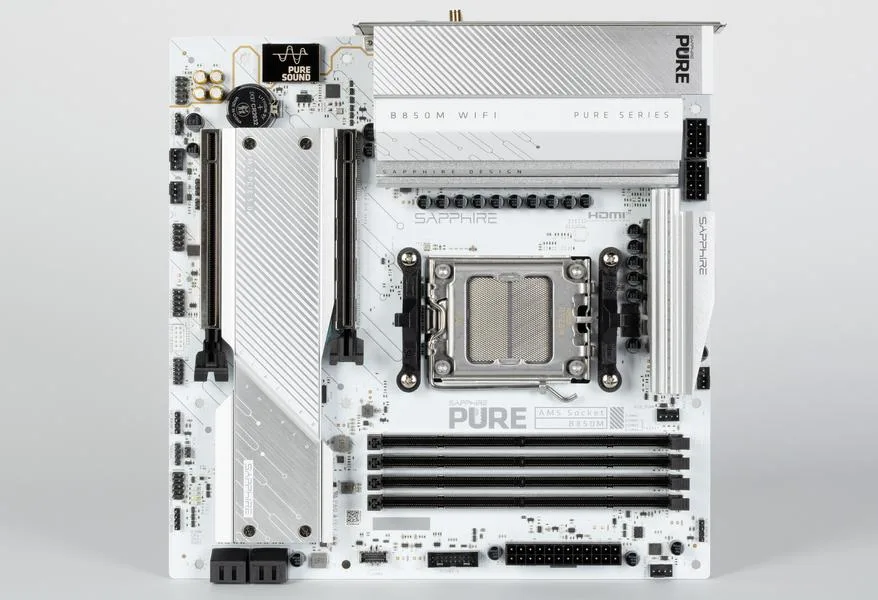

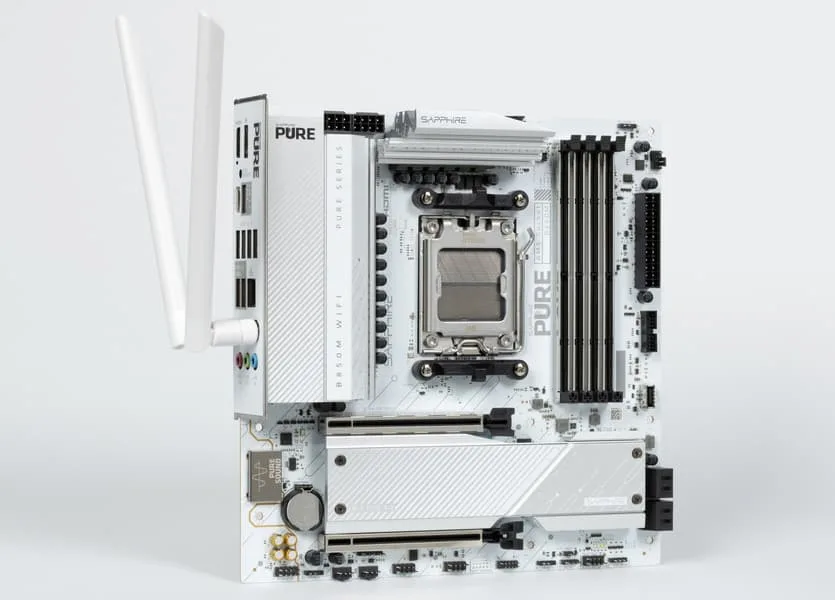

Выбор компактной и производительной базы для современного ПК на платформе AMD — задача всегда увлекательная. Сегодня в поле нашего зрения попала интересная плата формата microATX от компании Sapphire, построенная на базе чипсета B850. Давайте внимательно изучим, чем способна привлечь внимание эта модель и какие конструктивные особенности скрываются под ее фирменным светлым текстолитом.
Техническое исполнение и ключевые параметры
Форм-фактор и размеры: Плата выполнена в стандарте microATX (244×244 мм), что позволяет монтировать ее в небольшие корпуса, используя восемь стандартных точек крепления.
Процессорная часть: Разъем AM5 рассчитан на установку фирменных десктопных процессоров линейки AMD Ryzen (поддерживаются сразу три поколения: 7000, 8000 и 9000).
Подсистема памяти: Четыре слота DIMM под оперативную память стандарта DDR5 позволяют нарастить объем вплоть до 256 ГБ. Заявлена полная совместимость как с профилями разгона Intel XMP, так и с проприетарными пресетами AMD EXPO, а сами разъемы защищены металлической рамкой.
Линии расширения и слоты: Основной порт PCIe x16 работает напрямую от процессора (обеспечивая стандарты 5.0 или 4.0 в зависимости от установленного камня), тогда как второй аналогичный слот получает четыре линии версии 4.0 через чипсет. Оба разъема получили прочное стальное армирование для защиты от механических нагрузок и радиопомех.
Накопители: Для скоростных твердотельных накопителей предусмотрены два порта M.2 (первый работает по протоколу PCIe 5.0, второй — PCIe 4.0), а для классических жестких дисков или SATA-накопителей имеется квартет разъемов SATA 6 Гбит/с.
Сетевые возможности: За проводной интернет отвечает производительный контроллер Realtek RTL8125BG со скоростью до 2.5 Гбит/с, а беспроводной контур реализован на базе адаптера с поддержкой Wi-Fi 6 и Bluetooth 5.2.
Элементная база питания (VRM) и охлаждение
Силовая часть материнской платы спроектирована по современной конфигурации 12+2+1 фаза:
12 независимых линий отведены под питание вычислительных ядер процессора;
2 линии обеспечивают стабильность контроллера SoC;
1 линия выделена под нужды встроенной графики (блок VDD_MISC).
В качестве элементной базы задействованы надежные транзисторные сборки Alpha & Omega Semiconductor (с порогом до 55А) под управлением ШИМ-контроллеров марки Richtek. При этом фазы ядер объединены парами по параллельной схеме.

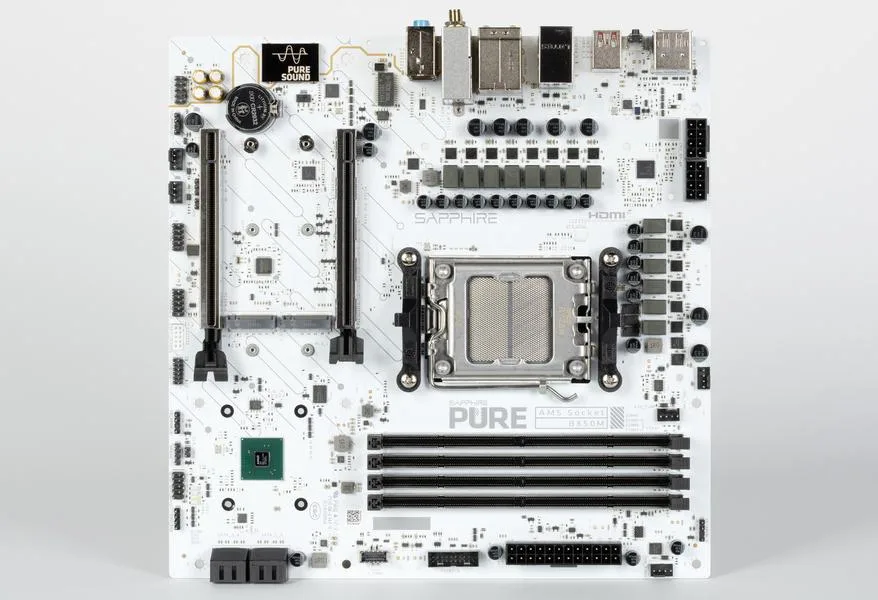

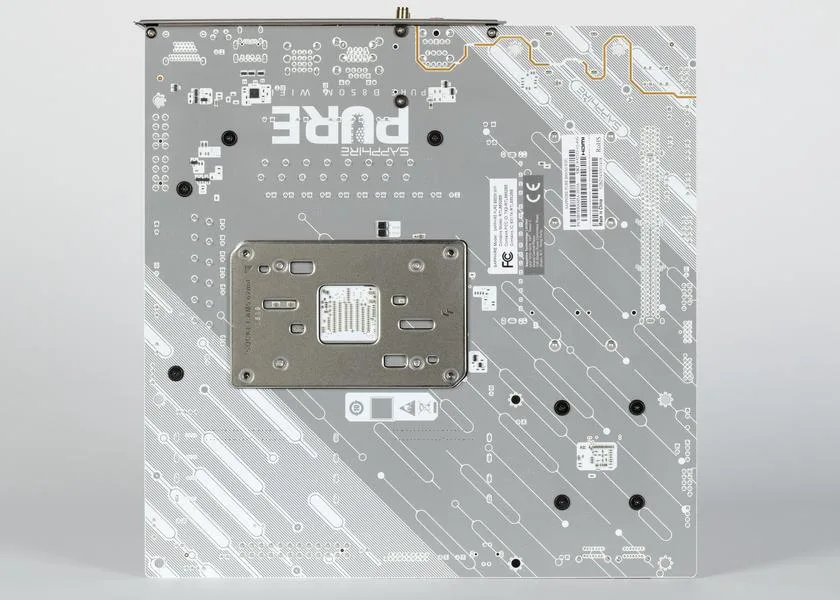

Инженеры уделили пристальное внимание теплоотведению: силовые элементы накрыты раздельными массивными радиаторами, чипсет охлаждается автономной пластиной, а для пары M.2 накопителей предусмотрен единый теплораспределительный элемент. Обратная сторона платы не имеет защитного бэкплейта, однако текстолит отличается качественной обработкой без выступающих контактов.
Разъемы, интерфейсы и периферия
Интерфейсы на панели ввода-вывода: На тыльной стороне и внутренней разводке насчитывается тринадцать портов USB различных поколений (включая скоростные стандарты USB 3.2 Gen2 в исполнениях Type-A и Type-C), защищенных специализированными ре-драйверами сигнала.
Охлаждение корпуса: Для подключения вентиляторов и помп жидкостного охлаждения предусмотрено пять независимых коннекторов с поддержкой PWM-регулировки (рассчитанных на нагрузку до 2А / 24Вт), за мониторинг которых отвечает чип Nuvoton NCT5584.
Подсветка: Любителям кастомизации доступны четыре разъема для подключения внешних RGB-лент и устройств, синхронизация которых выполняется через фирменную утилиту Sapphire TriXX-M.
Аудио: Звуковая подсистема построена на базе проверенного кодека Realtek ALC897, обеспечивающего качественный вывод многоканального звука.
Результаты практических испытаний
В ходе комплексного тестирования под экстремальной стресс-нагрузкой в утилите OCCT материнская плата продемонстрировала завидную стабильность:
Встроенные механизмы авторазгона процессора успешно удерживали рабочие частоты ядер в диапазоне 5,4–5,7 ГГц.
Пиковые температурные показатели процессора не превышали безопасную границу в 70 °C.
Максимальное энергопотребление тестового стенда остановилось на отметке 167 Вт, причем элементы питания и чипсет функционировали в штатном температурном режиме без признаков перегрева.
Итоги
Рассмотренная модель Sapphire Pure B850M WiFi представляет собой сбалансированное решение для сборки мощного, но компактного игрового или рабочего компьютера. Сочетание продуманной подсистемы питания, современного набора коммуникаций и сдержанного стильного дизайна делает ее отличным выбором для тех, кто ищет надежную основу на сокете AM5 без переплаты за избыточный флагманский функционал.
